ECM Puristika: Wasserkreislauf

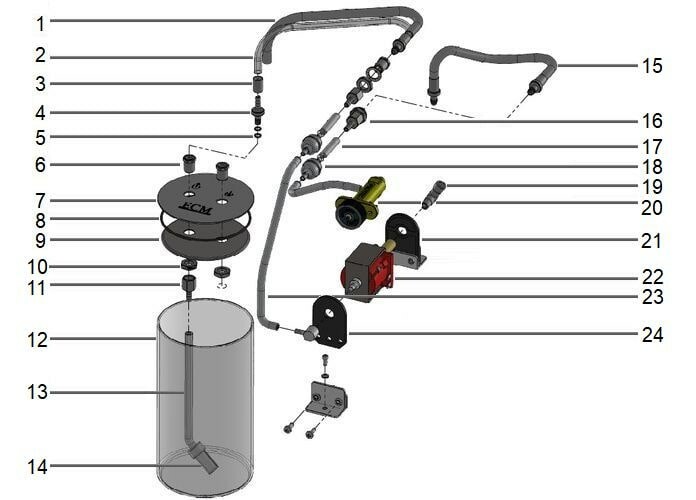

ECM Puristika Tank und Wasserkreislauf

Bildquelle: ECM Manufacture GmbH

ECM Puristika - so finden Sie passende Ersatzteile für die Tank- und Vibrationspumpeneinheit der Puristika

Letzte Aktualisierung: 07/2023


Explosionszeichnungen und Ersatzteile für den externen Tank und die Wasserkreislauf-Einheit der ECM Puristika:

Die ECM Puristika ist ein sehr einfaches Einkreislauf-Modell, das bewusst ohne Ventile für die Dampferzeugung bzw. Heißwasserentnahme entwickelt wurde. Die extrem kompakten Abmessungen der ECM Puristika ermöglichen auch einen einfachen Transport - nach dem Motto "ich packe meinen Koffer und nehme mit: meine ECM Puristika!" Die kompakte Bauweise macht sie auch perfekt für die kleine Küchenzeile.


Explosionszeichnungen der ECM Puristika mit externem Glastank und Einkreissystem:


Verbaut im serienmäßigen Lieferumfang der ECM Manufacture Espressomaschinen:
  • ECM Puristika (auch als Ausführung in Creme bzw. Heritage-Line)

Hinweis zu einzelnen Bauteilen:

Hinweis zur Fehlersuche:

Ersatzteile für den externen Tank und die Vibrationspumpeneinheit der ECM Puristika

ECM Puristika Tank und Wasserkreislauf

Bildquelle: ECM Manufacture GmbH

Pos.

ECM Artnr.

Artikelbezeichnung

 1

P6903

Feder Silikonschlauch Puristika

 2

Silikonschlauch transparent

 3

P6902

Hülse Feder Silikonschaluch

 4

P6904

Adpater Tank (MM)

 5

P6907
O-Ring für Adapter

 6

Adapter Tank (F)

 7

P6901.1
oberer Deckel Wassertank

 8

P6901.3

O-Ring Deckel

 9

P6901.2
unterer Deckel Wassertank

10

C329900683
Halbmutter

11

Anschlussfitting für Silikonschlauch

12

P6900

Glas-Wassertank ECM Puristika

13

Silikonschlauch transparent für Wassertank

14

Aufsteckfilter für Ansaugschlauch

15

P6908.K
Schlauch komplett

16

komplett,
bestehend aus Einzelteilen:
Anschlussfitting (M) für Silikonschlauch
Halbmutter (siehe Kontermutter Ventile)
Fächerscheibe
Adapter Tank (F)

Pos. 16 besteht aus mehreren Einzelteilen. Diese sind links davon im Bild einzeln dargestellt. Die Liste der Einzelteile beginnt vorne mit dem Adapterstück mit Schlauchanschluss vorne (M) und endet mit dem Adapter (F) in den der Schlauch mit Pos. 1 bzw. Pos. 15 eingesetzt wird. Diese Schlauch-Adapterstücke entsprechen Pos. 3 - Pos. 5.

17

Silikonschlauch transparent

18

Filter Wassertankbetrieb

19

L-Fitting

20

P7000.1 (modifiziert)
Grundkörper Expansionsventil,
modifizierte Ausführung für ECM Puristika

21

Halterung Vibrationspumpe EX5

22

Vibrations-Pumpe ULKA EX5 230V/ 50Hz mit
Thermostat für Vibrations-Pumpe

23

Silikonschlauch transparent
Der Silikonschlauch wird auf der Pumpe mit einem L-Winkel aufgesteckt. Dieser L-Winkel (in der Abbildung vor der Gummihalterung vor der Vibrationspumpe) ist mit Artnr. C449900709 erhältlich.

24

Halterung Vibrationspumpe EX5
Die Gummi-Halterung für die Vibrationspumpe EX5 wird in der darunter abgebildeten Kunststoff-Halterung befestigt. Diese ist mit Artnr. P3006.K erhältlich.
