ECM Controvento Rotationspumpe
Bildquelle: ECM Manufacture GmbH
So finden Sie die richtigen Ersatzteile für die Rotationspumpeneinheit bei der ECM Controvento
Letzte Aktualisierung: 01/2026
Explosionszeichnungen und Ersatzteile für den Wasserkreislauf und die Rotationspumpeneinheit bei der ECM Controvento
-
Wasserkreislauf in der Rotationspumpeneinheit mit WTWA
(Erläuterung der Funktionsweise des WTWA) - Explosionszeichnung Rotationspumpeneinheit Controvento
- Explosionszeichnungen Zulauf Rotationspumpe bei Wassertankbetrieb
- Explosionszeichnungen Ablauf Rotationspumpe, Manometer, Expansionsventil, Magnetventil, Ablaufdüse
Für den Wassertank und den darin verbauten Teilen für den Adapter bzw. für den Wasserstopp mittels Reed-Kontakt finden Sie weitere Informationen und Links zu den jeweiligen Ersatzteilen auf unserer Informationsseite ECM Wassertank breit / schmal: Ersatzteile.
Verbaut im serienmäßigen Lieferumfang der ECM Manufacture Espressomaschinen:
Hinweis zu einzelnen Bauteilen:
Hinweis zur Fehlersuche:

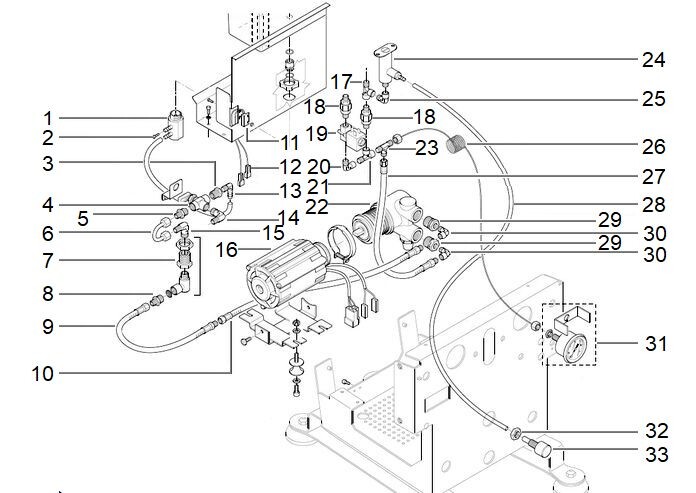

Explosionszeichnung: Wasserkreislauf bei der ECM Controvento
Die nachstehenden Explosionszeichnungen beziehen sich auf die ECM Controvento.
Für andere Espressomaschinen von ECM Manufacture mit Rotationspumpe und WTWA finden Sie die Explosionszeichnungen für die jeweiligen Modelle auf jeweils separaten Informationsseiten, um dort näher auf die Besonderheiten der Geräte eingehen zu können.
Informationen zur Wartung und zur Fehlersuche sind zur besseren Übersicht auf einer separaten Informationsseite mit weiteren Erläuterungen zur Funktionsweise der WTWA-Umschaltung zusammengefasst (siehe Hinweise zur Wartung bzw. Hinweise zu einzelnen Bauteilen und Veränderungen)
Explosionszeichnung: Zulauf Rotationspumpe bei Wassertankbetrieb bei der ECM Controvento
Die nachstehenden Explosionszeichnungen beziehen sich auf die ECM Controvento. Wir haben diese untergliedert, um die Übersicht zu verbessern:
- Festwasseranschluss bis 3-Wege-Ventil für die Umschaltung
- Wassertank bis 3-Wege-Ventil für die Umschaltung
- 3-Wege-Ventil bis Rotationspumpe
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Der Reed-Sensor wird mit einer Linsenkopf-Schraube M3x10 befestigt. Diese ist mit Artnr. NT100076-00 (P2021) erhältlich.
Für die Befestigung wird ausserdem eine Mutter M3 benötigt, die mit Artnr. NT100074-00 (P2019) erhältlich ist.
Im Wassertank muss für den Wasserstopp mittels Reedsensor der Schwimmer eingesetzt sein. Achten Sie beim Reinigen des Wassertanks darauf, dass der Schwimmer frei beweglich ist und nicht verkantet bzw. dass der Magnet des Schwimmers in der richtigen Position ist.
2
P6020.K4*
Unterteil Becher für Wassertankadapter
*Der Becher ist nur komplett inkl. Mutter für die Befestigung an der Wassertankführung erhältlich und als komplettes Unterteil für den Wassertankadapter bestellbar.
3b
NT100068-00 (P2006)
Zylinderkopfschraube M4 x 10 A2 als Verschluss für Adapter-Unterteil (Becher)
Der untere Anschluss des Bechers (Pos. 2) führt mit einem Silikonschlauch zum 3-Wegeventil für die Umschaltung von Festwasser auf Wassertank.
Den oberen Anschluss wird über eine Schraube (Pos. 3b) verschlossen.
Bei neueren Baureihen kann stattdessen möglicherweise auch ein Blindstopfen als Verschlusskappe dienen. Dieser ist mit Artnr. DV100096-00 (bestellbar als E.P6026) erhältlich.
o.Abb.
EM100069-00 (E.C439900695)
Vorfilter (im Silikonschlauch nach dem Becher im Zulauf zur Pumpe verbaut)
6a
RO100109-00 (P2030)
Reduzierstück 1/4"M 1/8"F
Das 3-Wegeventil ist mit einer Halterung befestigt. Diese wird mit Artnr. P9240 angegeben.
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
8
RO100342-00 (E.P3037)
Metall-Flexschlauch 3/8" FF 150 cm Länge mit Rückschlagventil
ersetzt den bisherigen Metallschlauch RO100191-00 (P3020) 3/8"F 1/8"F l=150cm
Der Metallschlauch P3037 für den Festwasseranschluss ist als Set zusammen mit dem benötigten Druckminderer und zwei Nippeln als komplettes Set erhältlich (ECM Festwasseranschluss-Set mit Metallschlauch für WT/FW umschaltbar).
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
12
P9228
Verbindungsrohr Umschaltventil zu Rotationspumpe
13
L-Verbindungsstück
14
RO100193-00 (P3023)
Durchgang 1/4" FF
19a
EE100130-00 (P3026)
Motor für Rotationspumpe 50L/h
Für die Befestigung des Motors für die Rotationspumpe werden folgende Bauteile benötigt:
- Mutter M6 A2 NT100080-00 (P2051)
- Unterlegscheibe (Oberhalb Motorhalterung) M6 A2 NT100081-00 (P2052)
- Fuß (Antivibration) EM100182-00 (P3015.1, ersetzt P3015)
- Unterlegscheibe (Unterseite Fuß) M6 A2 NT100081-00 (P2052)
- Zylinderkopf-Schraube M6 x 10 A2 NT100083-00 (P2057)
Ablauf Rotationspumpe, Manometer, Expansionsventil, Magnetventil, Ablaufdüse bei der ECM Controvento
Die nachstehenden Explosionszeichnungen beziehen sich auf die ECM Controvento. Wir haben diese untergliedert, um die Übersicht zu verbessern:
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
20
RO100089-00 (E2116001)
T-Verbindungsstück 1/8"MMM
21
RO100088-00 (E2113001)
T-Verbindungsstück 1/8"MFF
22
L-Verbindungsstück
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
22
L-Verbindungsstück
21
RO100088-00 (E2113001)
T-Verbindungsstück 1/8"MFF
21
RO100088-00 (E2113001)
T-Verbindungsstück 1/8"MFF
25
L-Verbindungsstück
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
27
Halbmutter / Sechskantmutter
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
20
RO100089-00 (E2116001)
T-Verbindungsstück 1/8"MMM
30
EM100229-00 (P6055)
Pumpendruckmanometer "ECM" 16 bar
