ECM Synchronika Rotationspumpe
Bildquelle: ECM Manufacture GmbH
ECM Synchronika - so finden Sie die richtigen Ersatzteile für die umschaltbare ECM Rotationspumpeneinheit
Letzte Aktualisierung: 01/2026
Explosionszeichnungen und Ersatzteile für den Wasserkreislauf und die Rotationspumpeneinheit bei der ECM Synchronika
-
Wasserkreislauf in der Rotationspumpeneinheit mit WTWA
(Erläuterung der Funktionsweise des WTWA) - Explosionszeichnungen Zulauf Rotationspumpe bei Wassertankbetrieb
- Explosionszeichnungen Ablauf Rotationspumpe, Manometer, Expansionsventil, Magnetventil, Ablaufdüse
Für den Wassertank und den darin verbauten Teilen für den Adapter bzw. für den Wasserstopp mittels Reed-Kontakt finden Sie weitere Informationen und Links zu den jeweiligen Ersatzteilen auf unserer Informationsseite ECM Wassertank breit / schmal: Ersatzteile.
Verbaut im serienmäßigen Lieferumfang der ECM Manufacture Espressomaschinen:
Hinweis zu einzelnen Bauteilen:
Hinweis zur Fehlersuche:

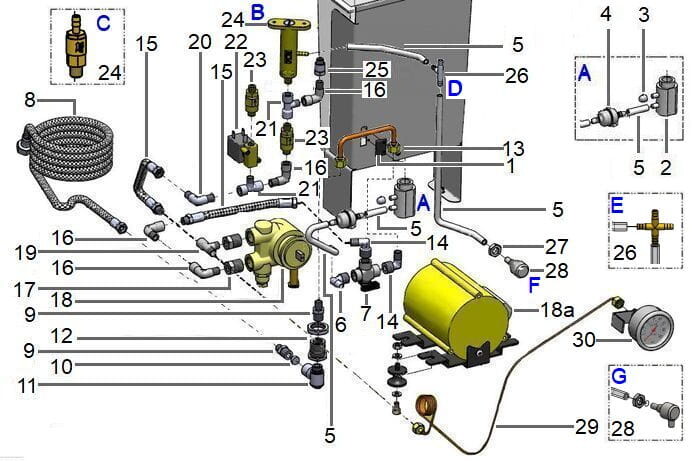

Explosionszeichnung: Wasserkreislauf bei der ECM Synchronika
Die nachstehenden Explosionszeichnungen beziehen sich auf die ECM Synchronika 1 und ECM Synchronika 2.
Für andere Espressomaschinen von ECM Manufacture mit Rotationspumpe und WTWA finden Sie die Explosionszeichnungen für die jeweiligen Modelle auf jeweils separaten Informationsseiten, um dort näher auf die Besonderheiten der Geräte eingehen zu können.
Informationen zur Wartung und zur Fehlersuche sind zur besseren Übersicht auf einer separaten Informationsseite mit weiteren Erläuterungen zur Funktionsweise der WTWA-Umschaltung zusammengefasst (siehe Hinweise zur Wartung bzw. Hinweise zu einzelnen Bauteilen und Veränderungen)
Explosionszeichnung: Zulauf Rotationspumpe bei Wassertankbetrieb bei der ECM Synchronika
Die nachstehenden Explosionszeichnungen beziehen sich auf die ECM Synchronika 1 und ECM Synchronika 2. Wir haben diese untergliedert, um die Übersicht zu verbessern:
- Festwasseranschluss bis 3-Wege-Ventil für die Umschaltung
- Wassertank bis 3-Wege-Ventil für die Umschaltung
- 3-Wege-Ventil bis Rotationspumpe
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Der Reed-Sensor wird mit einer Linsenkopf-Schraube M3x5 befestigt. Diese ist mit Artnr. NT100085-00 (P2064) erhältlich.
Bei neueren Baureihen (ab Explo 01/2023) und bei der ECM Synchronika 2 wird eine Linsenkopf-Schraube M3x8 verbaut. Diese ist mit Artnr. NT100101-00 (P6101) erhältlich.
Für die Befestigung wird ausserdem eine Mutter M3 benötigt, die mit Artnr. NT100074-00 (P2019) erhältlich ist.
Im Wassertank muss für den Wasserstopp mittels Reedsensor der Schwimmer eingesetzt sein. Achten Sie beim Reinigen des Wassertanks darauf, dass der Schwimmer frei beweglich ist und nicht verkantet bzw. dass der Magnet des Schwimmers in der richtigen Position ist.
2
P6020.K4*
Unterteil Becher für Wassertankadapter
*Der Becher ist nur komplett inkl. Mutter für die Befestigung an der Wassertankführung erhältlich und als komplettes Unterteil für den Wassertankadapter bestellbar.
Der untere Anschluss des Bechers (Pos. 2) führt mit einem Silikonschlauch zum 3-Wegeventil für die Umschaltung von Festwasser auf Wassertank.
Den oberen Anschluss verschließt der Blindstopfen (Pos. 3) als Verschlusskappe.
5
RO100083-00 (E.C499900769)
oder
RO100085-00 (E.C499900772)
Silikonschlauch weiß 5x9mm
oder
Silikonschlauch grau/platiniert 5x9mm
Der Silikonschlauch C499900769 (weiß, 5x9mm) wird ab der ECM Synchronika 2 durch den grauen Silikonschlauch C499900772 ersetzt (Artnr. RO100085-00, bestellbar als E.C499900772). Maße und Qualität sind bei beiden Silikonschläuchen identisch.
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
8
RO100191-00 (P3020)
oder
RO100196-00 (P3036)
Metall-Flexschlauch 3/8"F 1/8"F l=150cm
oder
Metallschlauch Flex 1/8"F - 3/8"F 150cm
Der Metallschlauch P3020 für den Festwasseranschluss ist als Set zusammen mit dem benötigten Druckminderern und zwei Nippeln als komplettes Set erhältlich (ECM Festwasseranschluss-Set mit Metallschlauch für WT/FW umschaltbar).
Bei älteren Baureihen (bis 12/2022) wird der Metallflexschlauch P3020 (3/8"F - 1/8"F 150cm) verbaut.
Bei neueren Baureihen (ab Explo 01/2023) und bei der ECM Synchronika 2 wird der Metallflexschlauch P3036 (1/8"F - 3/8"F 150cm) mit Artnr. RO100196-00 (P3036) verbaut, der ein Rückschlagventil integriert hat. Er ist von den Maßen und Anschlüssen jedoch unverändert.
12
RO100193-00 (P3023)
Durchgang 1/4" FF
13
RO100137-00 (P2520)
Rohr Festwasseranschluss 1/8" FF
(Verbindung zu manuellem 3-Wegeventil)
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
18a
EE100130-00 (P3026)
Motor für Rotationspumpe 50L/h
Für die Befestigung des Motors für die Rotationspumpe werden folgende Bauteile benötigt:
Bei älteren Baureihen (bis Explo 01/2023):
- Mutter M6 A2 NT100080-00 (P2051)
- Unterlegscheibe (Oberhalb Motorhalterung) M6 A2 NT100081-00 (P2052)
- Fuß (Antivibration) EM100182-00 (P3015.1, ersetzt P3015)
- Unterlegscheibe (Unterseite Fuß) M6 A2 NT100081-00 (P2052)
- Zylinderkopf-Schraube M6 x 10 A2 NT100083-00 (P2057)
Bei neueren Baureihen (ab Explo 01/2023) und bei der ECM Synchronika 2:
- Mutter M6 A2 NT100080-00 (P2051)
- Unterlegscheibe (Oberhalb Motorhalterung) M6 A2 ØA=18mm NT100042-00 (P1973)
- Fuß (Antivibration) EM100182-00 (P3015.1, ersetzt P3015)
- Unterlegscheibe (Unterseite Fuß) M6 A2 NT100081-00 (P2052)
- Zylinderkopf-Schraube M6 x 8 A2 NT100094-00 (P2077)
Am Motor der Rotationspumpe befindet sich der Kondensator 5µF 230 V mit Artnr. EE100131-00 (P3026.1).
Ablauf Rotationspumpe, Manometer, Expansionsventil, Magnetventil, Ablaufdüse bei der ECM Synchronika
Die nachstehenden Explosionszeichnungen beziehen sich auf die ECM Synchronika 1 und ECM Synchronika 2. Wir haben diese untergliedert, um die Übersicht zu verbessern:
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
19
RO100062-00 (E.C229900644)
oder
RO100089-00 (E2116001)
T-Verbindungsstück 1/8"MMF
oder
T-Verbindungsstück 1/8"MMM
Bei älteren Baureihen der ECM Synchronika 1 wird das T-Verbindungsstück 1/8"MMF (Artnr. C229900644) verbaut.
Ab der ECM Synchronika 2 wird in der Explosionszeichnung stattdessen das T-Verbindungsstück 1/8"MMM (Artnr. E2116001) angegeben.
15
Metallschlauch / Flex-Schlauch 1/8"MF, l=18 cm
oder
Metallschlauch / Flex-Schlauch 1/8"FF l=25 cm
Bei älteren Baureihen der ECM Synchronika 1 wird der kürzere Metallflexschlauch P8012 verbaut.
Ab der ECM Synchronika 2 wird in der Explosionszeichnung stattdessen der längere Metallflexschlauch P8016 angegeben.
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Bei älteren Baureihen (bis Explo 03/2022) wird das verstellbare Expansionsventil P7000 verbaut.
Bei neueren Baureihen (ab Explo 03/2022) und bei der ECM Synchronika 2 ist ein fest eingestelltes Expansionsventil verbaut (P2567)
Weiterer Anschluss am T-Stück
25
RO100113-00 (P2047)
Verlängerung 1/8"M 1/8"F l=22mm
(nur bis Explo 01/2023)
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Bei älteren Baureihen (bis Explo 03/2022) wird das verstellbare Expansionsventil P7000 verbaut.
Bei neueren Baureihen (ab Explo 03/2022) und bei der ECM Synchronika 2 ist ein fest eingestelltes Expansionsventil verbaut (P2567)
Der Silikonschlauch C499900769 (weiß, 5x9mm) wird ab der ECM Synchronika 2 durch den grauen Silikonschlauch C499900772 ersetzt (Artnr. RO100085-00, bestellbar als E.C499900772). Maße und Qualität sind bei beiden Silikonschläuchen identisch.
26 D**
RO100160-00 (E.P2558)
(bis Explo 01/2023)
T-Stück für den Silikonschlauch Ø 8,0
(ersetzt C400001933 und C400001932)
(bis Explo 01/2023)
**Das T-Stück für den Silikonschlauch (Pos. 26 D) wird bei den ersten Baureihen als Ausführung in Kunststoff verbaut (Artnr. C400001932).
Bei nachfolgenden Baureihen wird das nylon-ummantelte T-Stück mit Artnr. C400001933 verbaut.
Beide erweisen sich jedoch nicht als hitzestabil genug - aufgrund der Nähe zum Kessel.
Eine Nachrüstung auf das T-Stück aus Metall mit Artnr. RO100160-00 (E.P2558) ist dringend zu empfehlen. Wir geben daher diesen Artikel in der Artikelliste als Ersatzteil an.
Ab Explo 01/2023 wird ein Kreuzfitting (ebenfalls aus Metall) verbaut (siehe Pos. 26 E)
26 E
RO100161-00 (P2559)
(ab Explo 01/2023 / Synchronika 2)
Kreuzfitting für Silikonschlauch
(ab 01/2023 und bei Synchronika 2)
Bis ca. 01/2023 in der Explosionszeichnung und ab der ECM Synchronika 2 wird statt des bisherigen T-Stücks ein Kreuzfitting angegeben (Pos. 26 E).
Dies erfolgt im Zuge der Änderung auf ein fest eingestelltes Expansionsventil (EM100177-00, bestellbar als P2567), siehe Pos. 24 C.
Der Silikonschlauch C499900769 (weiß, 5x9mm) wird ab der ECM Synchronika 2 durch den grauen Silikonschlauch C499900772 ersetzt (Artnr. RO100085-00, bestellbar als E.C499900772). Maße und Qualität sind bei beiden Silikonschläuchen identisch.
27
NT100103-00 (P6103)
Halbmutter / Sechskantmutter M10 A2
Version F
Diese Ablaufdüse mit Artnr. C227700898 wird verbaut bei der ECM Synchronika 1 und bei der ECM Synchronika 2 bis Explo 10/2025.
28 G
DV100042-01 (C227700899)
optimierte Ablaufdüse (Ablauf in Wasserauffangschale)
Version G
Die optimierte Ablaufdüse mit Artnr. C227700899 wird bei der ECM Synchronika 2 ab Explo 10/2025 verbaut.
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
19
RO100062-00 (E.C229900644)
oder
RO100089-00 (E2116001)
T-Verbindungsstück 1/8"MMF
oder
T-Verbindungsstück 1/8"MMM
Bei älteren Baureihen der ECM Synchronika 1 wird das T-Verbindungsstück 1/8"MMF (Artnr. C229900644) verbaut.
Ab der ECM Synchronika 2 wird in der Explosionszeichnung stattdessen das T-Verbindungsstück 1/8"MMM (Artnr. E2116001) angegeben.
