Baureihe 3: Wasserkreislauf Ersatzteile
Bildquelle: ECM Manufacture GmbH
So finden Sie die richtigen Ersatzteile für den Wasserkreislauf und die Pumpeneinheit bei der Baureihe 3 (Seriennr. NP...)
Letzte Aktualisierung: 11/2025

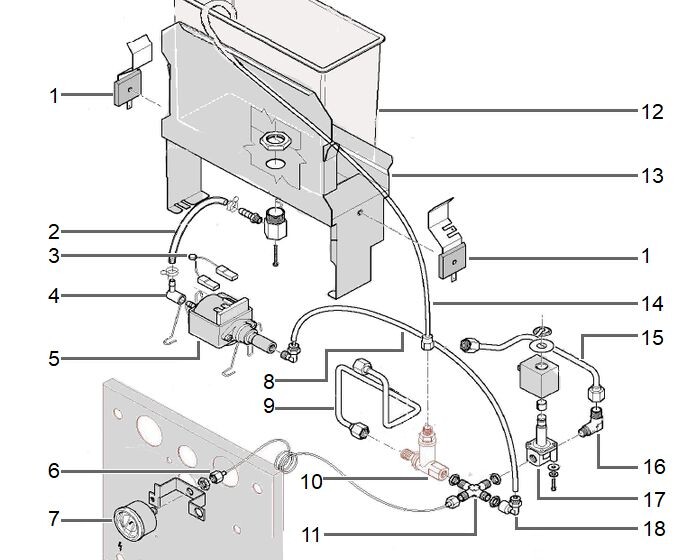

Explosionszeichnungen und Ersatzteile für den Wasserkreislauf und die Pumpeneinheit bei der Baureihe 3
Die Baureihe 3 der ECM Espressomaschinen ist die erste eigenständig entwickelte Baureihe von ECM Heidelberg nach der "Abspaltung" von ECM Milano.
Modelle der Baureihe 3 sind z.B. die ECM Mechanika 3 und ECM Technika 3, die ECM Replika, aber auch die ECM Classika 1. Auch die ECM Barista 1 gehört zur Baureihe 3, allerdings mit einer anderen Version des Wasserkreislaufs und der Pumpeneinheit (siehe Informationsseite ECM Barista 1: Wasserkreislauf-Ersatzteile)
Gut zu erkennn sind die Modelle der Baureihe 3 anhand der Seriennummer, die mit "NP..." beginnt. Die breiten Wassertanks sind mit Messingadapter ausgestattet, der mittig auf der Tankunterseite platziert ist. Die Wasserstoppfunktion ist über Schrauben am Tank und mit Kontakten an den im Gerät verbauten Haltebügeln gelöst und damit eine eigenständige Variante, die später ab der Baureihe 4 mittels Reedkontakt gelöst wird. Durch den verwendeten Messingadapter führt nur noch ein Schlauch als Rücklauf vom Expansionsventil in den Tank zurück.
Die Vibrationspumpeneinheit mit gewinkeltem Expansionsventil unterscheidet sich sowohl von der Baureihe 1+2, also auch von den Vibrationspumpeneinheiten ab der Baureihe 4. Der verbaute Hochdruckschlauch und die Anschlüsse am Expansionsventil sind in der ursprünglichen Form nicht mehr erhältlich. Bei einer Revision gilt es hier daher einige Hinweise beim Ersatzteilkauf zu beachten. Wir gehen darauf an entsprechender Stelle näher ein.
Für den Wassertank mit Messingadapter bei der Baureihe 3 haben wir eine eigene Informationsseite erstellt (siehe Informationsseite ECM Messingadapter und Ersatzteile)
Verbaut in den ECM Espressomaschinenmodellen
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
1
EG100016-00 (B5471353)
Bügel / Wassertankhalterung komplett (für Wasserstopp benötigt)
Die Bügel / Wassertankhalterungen sind nicht mehr als Ersatzteil erhältlich
2
RO100083-00 (E.C499900769, ersetzt B5194529)
Silikonschlauch weiß 5x9mm
(ersetzt alten Schlauch mit D6 x 9 L=150mm)
4
EM100076-00 (E.C449900709, ersetzt B7303006)
L-Winkel / Gummi-Verbindungsstück ULKA für Silikonschlauchanschluss
5
EE100031-00 (C199900286, ersetzt C199900280)
Vibrationspumpe ULKA EX5
Die ULKA EX5 Vibrationspumpe ist als C199900286.EX5 bestellbar.
Die federförmige Halterung für die Vibrationspumpe ist als Artnr. EM100007-00 (B5471534) erhältlich.
Das Kapillarrohr hat keine Wicklung. Um das Manometer vor Druckschwankungen zu schonen, empfiehlt ECM, das längere Kapillarrohr mit 1 mtr. Länge und Wicklung nachzurüsten. Dieses ist mit Artnr. RO100235-00 (bestellbar als E.P6051) erhältlich.
Die Pumpenmanometer unterscheiden sich bei den Modellen der Baureihe 3:
- Die ECM Barista 1 und ECM Mechanika 3 haben ein Manometer mit schmalem, dickeren Rand um die Skala, der ca. 2mm nach hinten ragt. Das Gehäuse benötigt eine Öffnung im Gehäuse von ca. 39mm
- Die ECM Technika 3 und ECM Replika haben ein Manometer mit dünnerem, aber nach hinten längeren Rand, der ca. 6mm nach hinten ragt. Das Gehäuse benötigt eine Öffnung im Gehäuse von ca. 41mm
Pumpenmanometer für ECM Mechanika 3
7
EM100015-00 (E.B7432517)
Pumpenmanometer mit ECM Logo D40 16 bar
Der Rand des Gehäuses um die Sichtfläche ist bei diesem Pumpenmanometer kürzer gehalten.
Pumpenmanometer für ECM Technika 3 und ECM Replika
7
EM100017-00 (E.B7432519)
Pumpenmanometer mit ECM Logo D40 16 bar
Der Rand des Gehäuses um die Sichtfläche ist bei diesem Pumpenmanometer weiter nach hinten gezogen.
Die Verbindung zwischen Pumpenauslass und Kreuzfitting am gewinkelten Expansionsventil besteht aus einem Hochdruckschlauch aus sehr festem Kunststoff mit speziellen Fittings an jedem Ende. Weder der Hochdruckschlauch, noch die Fittings sind noch verfügbar und können daher nicht nachbestellt werden. Am Ende eingerissene Hochdruckschläuche können ggf. gekürzt werden. Es empfiehlt sich nicht, hier normale Silikonschläuche als Alternative zu verwenden.
8
B5194519
Schlauch PTFE D6x1 L=180, Hochdruckschlauch
(nicht mehr erhältlich)
18
RO100032-00 (B7303010)
L-Fitting 1/8”x 6/4”
(nicht mehr erhältlich)
11
RO100033-00 (B7304001)
Kreuz-Fitting 1/8”G MMMM
Die Muttern mit 1/8" für die Befestigung von Expansionsventil und Magnetventil am Kreuzfitting sind mir Artikelnr. NT100005-00 (B5221844) erhältlich.
13
B5963009.01
Wassertankhalterung
(nicht mehr erhältlich)
