Ersatzteile für das gerade ECM Kippventil
Bildquelle: ECM Manufacture GmbH
Gerades Kippventil bei ECM Profi-Espressomaschinenmodellen - so finden Sie die richtigen Ersatzteile für das ECM Kippventil mit geradem Ventilkorpus (P6003)
Letzte Aktualisierung: 09/2025
Explosionszeichnungen und Ersatzteile für ECM Kippventile mit geradem Ventilkorpus (z.B. bei ECM Profi-Espressomaschinenmodellen):
Das gerade Kippventil der ECM Profi-Espressomaschinenausführungen hat einen geraden Ventil-Korpus und unterscheidet sich im Aufbau etwas vom schrägen Kippventil wie es z.B. bei der ECM Synchronika, ECM Mechanika MAX und der ECM Technika 5 Profi der neueren Baureihen verbaut wird. Das gerade Kippventil basiert auf dem Korpus mit Artnr. P6003 und wird auch in anderen Modellen von ECM Manufacture verbaut bzw. kann durch Umrüstungen auch an anderen Modellen verbaut sein.
Das gerade Kippventil wird auch bei der Profitec LUCCA verbaut, allerdings sind bei diesem Profitec Espressomaschinenmodell ein paar kleinere Abweichungen, die wir entsprechend ergänzt haben.
Ersatzteile und Explosionszeichnungen zum geraden ECM Kippventil (Korpus P6003):
- Gerades ECM Kippventil: Bauteile vorderer Korpusteil
- Gerades ECM Kippventil: Bauteile hinterer Korpusteil
- Gerades ECM Kippventil: Bauteile Dampflanze
- Gerades ECM Kippventil: Bauteile Heißwasserlanze
- Dampfrohre / Heißwasserrohre ab der Baureihe 4 (no-Burn-Ausführung)
- Gerades Kippventil bei der Profitec LUCCA
Verbaut im serienmäßigen Lieferumfang der ECM Manufacture Espressomaschinen:
- ECM Mechanika 4 Profi (gerades Kippventil, Rotationspumpe, E61 Brühgruppe, Zweireiser)
- ECM Technika 4 Profi (gerades Kippventil, Rotationspumpe, E61 Brühgruppe, Zweikreiser)
- ECM Elektronika Profi (gerades Kippventil, Vibrationspumpe oder Rotationspumpe, modifizierte E61 Brühgruppe, Zweikreiser, Tastenprogrammierung Espressobezug)
- ECM Controvento (gerades Kippventil mit seitlichem Lanzenausgang, Rotationspumpe, E61 Brühgruppe, Dualboiler) --> hier gibt es ein paar Besonderheiten zu beachten.
Bei den neueren Profi-Ausführungen ist serienmäßig zum Teil das gewinkelte Kippventil verbaut (siehe Informationsseite Ersatzteile für das gewinkelte ECM Kippventil). Auch bei der ECM Controvento wurde teilweise das gewinkelte ECM Kippventil mit Ventilkorpus P6070 verbaut.
Verbaut im serienmäßigen Lieferumfang der Profitec Espressomaschinen:
- Profitec LUCCA (gerades Kippventil, Rotationspumpe, E61 Brühgruppe, Dualboiler)
Hinweis zu einzelnen Bauteilen:
In der ECM Synchronika und ECM Technika 5 Profi PID, sowie der ECM Mechanika MAX sind andere Kippventile verbaut. Hier sind schräge/gewinkelte Kippventile mit gewinkeltem Korpus verbaut (Ventilkorpus P6070 oder als kompaktes QS Ventil klein mit Ventilkorpus P6080)
Bei der ECM Controvento wurden teilweise auch schräge/gewinkelte Kippventile mit gewinkeltem Korpus verbaut (Ventilkorpus P6070) verbaut.
Ersatzteile, die für eine Revision des Kippventils empfohlen werden, wurden mit einer roten Schrift markiert, sodass Sie diese bequem über den Link zum Artikel direkt online bestellen können.
Hinweis zur ECM Controvento:
In der ECM Controvento ist keine Gummi-Isolierung auf den Lanzen angebracht, ausserdem werden gewinkelte Dampf-/Heißwasserlanzen verbaut.
Teilweise ist bei der ECM Controvento auch das gewinkelte Kippventil P6070 verbaut. Daher werden in der Explosionszeichnung noch folgende Artikel als Ersatzteile genannt:
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Kippventil (Bedienhebel bis Ventilkorpus)
1
RO100223-00 (E.P6003)
Gerades ECM Kippventil (Korpus P6003) komplett
Schnellventil ohne Lanze, gerader Ventilkorpus
Bei älteren Baureihen wurde der schwarze Bakelit-Bedienhebel mit Artikelnummer EM100072-00 (bestellbar als E.C439900840) verbaut.
Ab ca. 04/2018 erfolgte beim Bedienhebel eine Änderung. Seither können auch Kippventil-Bedienhebel mit Chromkappe verbaut sein. Diese sind am Kippventil nachrüstbar.
Die Ausführung in Schwarz mit Chromkappe ist mit Artikelnummer EM100119-00 (bestellbar als E.P1019) erhältlich. Es sind auch Ausführungen in Holz (mit Chromkappe) verfügbar.
7
EM100196-00 (P6003.1)
Verschraubung ECM Kippventil gerade / Mutter Hebelventil QS (Quicksteam Schnellventil)
5
EM100202-00 (E.P6003.2)
Ringeinsatz Hebel (Inox-Einsatz Ring) für ECM QS Schnellventil mit geradem Ventilkorpus
3
EM100205-00 (E.P6003.5)
Öffnung QS Ventil / Ventilkolben für ECM QS Schnellventil mit geradem Ventilkorpus
2
DM100055-00 (E.P6003.6)
Dichtung Öffnung (O-Ring 113) für ECM QS Schnellventil mit geradem Ventilkorpus
wird 2 x benötigt!
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Kippventil (Ventilkorpus bis Gehäuse)
1
RO100223-00 (E.P6003)
Gerades ECM Kippventil (Korpus P6003) komplett
Schnellventil ohne Lanze, gerader Ventilkorpus
18
DM100056-00 (E.P6003.10)
Teflon Dichtung PTFE 24 x 19 x 2 Ventilkorpus/Anschluss QS für ECM QS Schnellventil mit geradem Ventilkorpus
17
EM100197-00 (P6003.11)
Anschluss 1/4"M für ECM QS Schnellventil mit geradem Ventilkorpus
16
NT100021-00 (E.C329900682)
Sechskantmutter (halb) 1/4" für Befestigung des Ventilkorpus am Frontblech
Hinweis zur ECM Controvento:
Hier wird neben dieser Sechskantmutter (halb) 1/4" für Befestigung des Ventilkorpus am Frontblech auch eine Halbmutter mit 3/8" in der Explosionszeichnung genannt.
Diese Halbmutter 3/8" hat die Artikelnummer NT100017-00 (C229900539).
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Dampflanze (Ventil bis Dampfdüse)
1
RO100223-00 (E.P6003)
Gerades ECM Kippventil (Korpus P6003) komplett
Schnellventil ohne Lanze, gerader Ventilkorpus
24
DM100061-00 (E.P6015)
Teflondichtung für ECM QS Schnellventil mit geradem Ventilkorpus
für die Abdichtung zwischen Nuß und Ventil
(oben in der Überwurfmutter/Nuß zum Ventilauslass hin)
25
EM100199-00 (E.P6003.13)
Ventilfeder für ECM QS Schnellventil mit geradem Ventilkorpus für den Übergang vom Ventilkorpus unten zur Lanze
26*
DM100057-00 ( E.P6003.15)
Oring OR-6 7,2 x 1,9 für QS-Kugelpfanne für ECM QS Schnellventil mit geradem Ventilkorpus
* Hinweis zur ECM Controvento:
Bei der ECM Controvento ist teilweise statt der Kugelpfanne DM100057-00 (P6003.14) eine Teflonpfanne verbaut. Diese ist inkl. O-Ring mit Artikelnummer RO100230-00 (bestellbar als E.P6010) erhältlich.
Die Dampflanze mit Artnr. P6002 ist nicht mehr erhältlich und wird durch die neue Dampflanze mit no-burn-Ausführung mit RO100224-00 (bestellbar als E.P6005) ersetzt.
** Hinweis zur ECM Controvento:
Bei der ECM Controvento wird eine andere Dampflanze verbaut. Je nach Explosionszeichnung werden für die Dampflanze verschiedene Artikelnummern genannt. Daher ist diese nur auf Anfrage (mit Nennung der Seriennummer) erhältlich.
Die einzelnen Bestandteile der Dampflanze, komplett mit Überwurfmutter, Isolierung, no-Burn-Ausführung und Dampfdüse sind bei neueren Baureihen beim geraden ECM Kippventil bereits mit no-burn-Ausführung und auch mit der neuen Ausführung der Überwurfmutter (ohne Nut/Ausfräsung im inneren der Überwurfmutter/Nuß) ausgestattet.
Bei älteren Baureihen der ECM Controvento, ECM Mechanika 4 Profi, ECM Technika 4 Profi und der ECM Elektronika wurde noch die alte Dampflanze ohne no-burn und mit alter Ausführung der Nuß/Überwurfmutter verbaut. Die Überwurfmutter (Position 13) ist daher bei älteren ECM Espressomaschinenmodellen in der Explosionszeichnung mit der alten Artikelnr. P6002.5 angegeben. Diese alte Ausführung der Nuß/Überwurfmutter (mit Nut/Fräsung unten, innen in der Überwurfmutter) ist nicht mehr als Ersatzteil erhältlich und wird durch Artikelnummer RO100225-00 (bestellbar als E.P6005.5) ersetzt.
Darin sind andere Dichtungen verbaut, sodass die Dichtungen (Position 12) aus der alten Überwurfmutter nicht mehr kompatibel sind.
Auf diese Punkte gehen wir auf einer separaten Informationsseite zu Dampfrohren und Heißwasserrohren von ECM Manufacture Espressomaschinen ab der Baureihe 4 näher ein.
Dort finden Sie neben entsprechenden Hinweisen auch die Explosionszeichnung mit Links zu verfügbaren Ersatzteilen:
Informationsseite ECM Dampfrohre und Heißwasserrohre.
Ab der Baureihe 4 werden Dampfdüsen mit Innengewinde an der Dampflanze verbaut. Diese werden mit einem O-Ring (Position 10) mit Artikelnummer DM100054-00 (bestellbar als E.P6002.1) zur Lanze hin abgedichtet. Es stehen verschiedene Dampfdüsen (Position 11) mit 2/3/4/5 Löchern zur Verfügung. Diese sind ebenfalls auf der Informationsseite Informationsseite ECM Dampfrohre und Heißwasserrohre genannt.
Für die Baureihe 3 wurden Dampfdüsen mit Aussengewinde verwendet, da die Dampflanzen der Baureihe 3 mit Innengewinde gefertigt waren. Um die oben erwähnten Dampfdüsen mit Innengewinde verwenden zu können, steht ein Adapter mit zwei Aussengewinden zur Verfügung, der zwischen Lanze und Dampfdüse geschraubt werden kann. Damit ist auch die Eignung der Dampfdüsen mit Innengewinde bei der Baureihe 3 gewährleistet. Der Adapter mit Artikelnummer RO1000228-00 (bestellbar als E.P6006.1) ist teilweise auch bei neuen Lanzen der Baureihe 4 verbaut.
Bildquelle: ECM Manufacture GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Heißwasserlanze (Ventil bis Heisswasserdüse)
1
RO100223-00 (E.P6003)
Gerades ECM Kippventil (Korpus P6003) komplett
Schnellventil ohne Lanze, gerader Ventilkorpus
24
DM100061-00 (E.P6015)
Teflondichtung für ECM QS Schnellventil mit geradem Ventilkorpus
für die Abdichtung zwischen Nuß und Ventil
(oben in der Überwurfmutter/Nuß zum Ventilauslass hin)
25
EM100199-00 (E.P6003.13)
Ventilfeder für ECM QS Schnellventil mit geradem Ventilkorpus für den Übergang vom Ventilkorpus unten zur Lanze
26*
DM100057-00 ( E.P6003.15)
Oring OR-6 7,2 x 1,9 für QS-Kugelpfanne für ECM QS Schnellventil mit geradem Ventilkorpus
* Hinweis zur ECM Controvento:
Bei der ECM Controvento ist teilweise statt der Kugelpfanne DM100057-00 (P6003.14) eine Teflonpfanne verbaut. Diese ist inkl. O-Ring mit Artikelnummer RO100230-00 (bestellbar als E.P6010) erhältlich.
14**
RO100227-00 ( E.P6006)
Heißwasserlanze/Heißwasserrohr komplett mit no-burn-Schlauch und Wasserdüse
Die Heißwasserlanze mit Artnr. P6001 ist nicht mehr erhältlich und wird durch die neue Heißwasserlanze mit no-burn-Ausführung mit Artikelnummer RO100227-00 (bestellbar als P6006) ersetzt
** Hinweis zur ECM Controvento:
Bei der ECM Controvento wird eine andere Heißwasserlanze verbaut. Je nach Explosionszeichnung werden für die Heißwasserlanze verschiedene Artikelnummern genannt. Daher ist diese nur auf Anfrage (mit Nennung der Seriennummer) erhältlich.
Die einzelnen Bestandteile der Heißwasserlanze, komplett mit Überwurfmutter, Isolierung, no-Burn-Ausführung und Heißwasserdüse sind bei neueren Baureihen beim geraden ECM Kippventil bereits mit no-burn-Ausführung und auch mit der neuen Ausführung der Überwurfmutter (ohne Nut/Ausfräsung im inneren der Überwurfmutter/Nuß) ausgestattet.
Bei älteren Baureihen der ECM Controvento, ECM Mechanika 4 Profi, ECM Technika 4 Profi und der ECM Elektronika wurde noch die alte Heißwasserlanze ohne no-burn und mit alter Ausführung der Nuß/Überwurfmutter verbaut. Die Überwurfmutter (Position 13) ist daher bei älteren ECM Espressomaschinenmodellen in der Explosionszeichnung mit der alten Artikelnr. P6002.5 angegeben. Diese alte Ausführung der Nuß/Überwurfmutter (mit Nut/Fräsung unten, innen in der Überwurfmutter) ist nicht mehr als Ersatzteil erhältlich und wird durch Artikelnummer RO100225-00 (bestellbar als E.P6005.5) ersetzt.
Darin sind andere Dichtungen verbaut, sodass die Dichtungen (Position 12) aus der alten Überwurfmutter nicht mehr kompatibel sind.
Auf diese Punkte gehen wir auf einer separaten Informationsseite zu Dampfrohren und Heißwasserrohren von ECM Manufacture Espressomaschinen ab der Baureihe 4 näher ein.
Dort finden Sie neben entsprechenden Hinweisen auch die Explosionszeichnung mit Links zu verfügbaren Ersatzteilen:
Informationsseite ECM Dampfrohre und Heißwasserrohre.
Die einzelnen Bauteile der Heißwasserdüse (Position 15 und 15a) und die Dichtung mit Position 10 werden ebenfalls auf der Informationsseite Informationsseite ECM Dampfrohre und Heißwasserrohre genannt.
Neben der kompletten Heißwasserdüse stehen auch das Sieb und die Dichtung im Inneren der Heißwasserdüse zur Verfügung.
Bei neueren Baureihen ist ein Adapter zwischen Lanze und Heißwasserdüse verbaut. Dieser ist auch einzeln mit Artikelnummer RO1000228-00 (bestellbar als E.P6006.1) inkl. der Dichtungen erhältlich.
Komplettes ECM Kippventil P6003 mit Dampflanze oder Heißwasserrohr für ECM Espressomaschinen nachbestellen
Für den Komplettwechsel des Ventils oder für eine Umrüstung auf das gerade Kippventil ist das Ventil mit Lanze auch als komplette Einheit erhältlich. Dies ist bei ECM Espressomaschinen meist problemlos möglich.
Hinweis: Wegen des speziellen Geräteaufbaus der auf dieser Informationsseite ebenfalls erwähnten Espressomaschine Profitec LUCCA empfehlen wir den Komplettwechsel bei der Profitec LUCCA nicht.
Bei Baureihe III Geräten mit Seriennummern beginnend mit "NP...." beachten Sie bitte den Wechsel der Verrohrung vom Ventil zum Kessel aufgrund der verschiedenen Gewindearten.
- Die komplette Einheit des geraden ECM Dampfventil QS komplett mit Dampfrohr und Dampfdüse (2-loch, no-burn-Ausführung) ist mit Artikelnummer KT100013-00 (bestellbar als P6003.KD) erhältlich.
- Die komplette Einheit des geraden ECM Heißwasserventil QS komplett mit Heißwasserrohr und Wasserdüse (no-burn-Ausführung) ist mit Artikelnummer KT100014-00 (bestellbar als P6003.KH) erhältlich.
Für eine Umrüstung auf das schräge Kippventil mit Ventilkorpus P6070 sind evtl. Besonderheiten bei der Verrohrung zum Kessel (v.a. bei Modellen der Baureihe 3 mit Seriennummer "NP...") oder beim Übergang von Ventilkorpus zum Gehäuse zu beachten.
Informationen dazu finden Sie auf weiteren Informationsseiten in unserem Servicebereich zu Drehventile Ersatzteilen und Kippventile Ersatzteilen von ECM Manufacture.

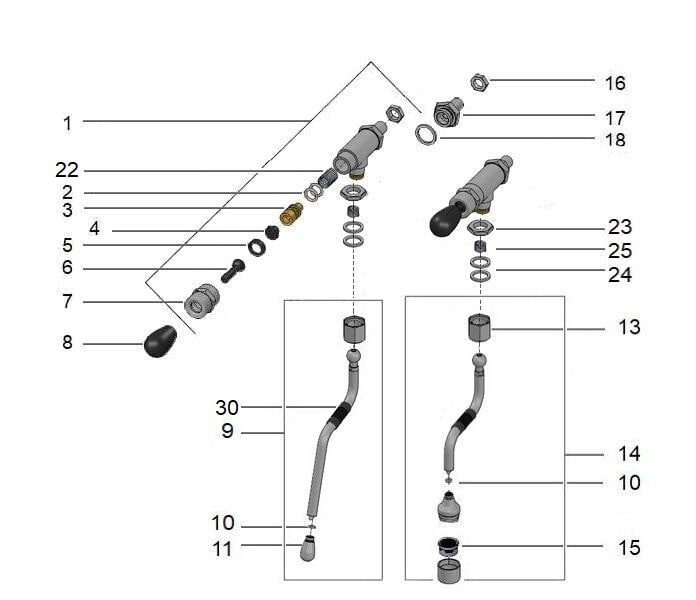

Bei der Profitec LUCCA wird ein Kippventil mit geradem Ventilkorpus verbaut, das dem ECM Kippventil mit Korpus P6003 entspricht. Daher verlinken wir in der nachstehenden Explosionszeichnung auf ECM Ersatzteile und führen diese Ersatzteile zum geraden Kippventil unter der Bauteilgruppe "ECM Kippventile". Diese sind mit den Original Profitec Ersatzteilen für die Profitec LUCCA identisch.
Der Aufbau der Profitec LUCCA unterscheidet sich deutlich von anderen Profitec bzw. ECM Manufacture Modellen, sodass auch der Ventilaufbau abweicht und daher separat dargestellt wird. Einzelne Bauteile, wie die Lanzen (Heißwasserrohr und Dampflanze) entsprechen den Profitec Lanzen. Daher werden die Bauteile dazu als Profitec Ersatzteile verlinkt.
Bildquelle: Profitec GmbH
Pos.
ECM Artnr.
Artikelbezeichnung
Kippventil (Bedienhebel bis Ventilkorpus)
1
RO100223-00 (E.P6003)
Gerades Kippventil (Korpus P6003) komplett
Schnellventil ohne Lanze, gerader Ventilkorpus
7
EM100196-00 (P6003.1)
Verschraubung Kippventil gerade / Mutter Hebelventil QS (Quicksteam Schnellventil)
5
EM100202-00 (E.P6003.2)
Ringeinsatz Hebel (Inox-Einsatz Ring) für ECM QS Schnellventil mit geradem Ventilkorpus
3
EM100205-00 (E.P6003.5)
Öffnung QS Ventil / Ventilkolben für QS Schnellventil mit geradem Ventilkorpus
2
DM100055-00 (E.P6003.6)
Dichtung Öffnung (O-Ring 113) für QS Schnellventil mit geradem Ventilkorpus
wird 2 x benötigt!
Kippventil (Ventilkorpus bis Gehäuse)
Der hintere Teil des geraden Kippventils (Ventilstift, Feder) ist bei diesem Modell nicht abgebildet.
D.h. nach dem Ventilkorpus ist nur noch die Verschraubung (Pos. 17) und die Halbmutter (Pos. 16) zur Befestigung am Frontblech verbaut. Feder, Ventilstift und die Dichtung mit Pos. 18 ist im Ventilkorpus integriert.
16
NT100021-00 (E.C329900682)
Sechskantmutter (halb) 1/4" für Befestigung des Ventilkorpus am Frontblech
13*
siehe Hinweise unten
Überwurfmutter/Nuß:
siehe hierzu Hinweise unten
Dampflanze (Ventil bis Dampfdüse) und Heißwasserlanze (Ventil bis Heißwasserdüse)
25
EM100006-00 (PT.B5471532)
Ventilfeder für QS Schnellventil mit geradem Ventilkorpus für den Übergang vom Ventilkorpus unten zur Lanze (nur bei der Profitec LUCCA)
24*
DM100061-00 (E.P6015)
siehe Hinweise unten
Teflondichtung für ECM QS Schnellventil mit geradem Ventilkorpus
für die Abdichtung zwischen Nuß und Ventil
(oben in der Überwurfmutter/Nuß zum Ventilauslass hin)
24*
DM100009-00 (PT.B7496073)
siehe Hinweise unten
O-Ring für die Abdichtung zwischen Nuß und Ventil
(unten in der Überwurfmutter/Nuß zum Ventilauslass hin)
Das Sieb der Profitec Heißwasserdüse ist auch einzeln bestellbar (Artikelnr. RO100215-00, bestellbar als PT.P6001.2
*Hinweis zu Pos. 13 und Pos. 24 bei der Profitec LUCCA
In der Explosionszeichnung wird bei der Profitec LUCCA die alte Ausführung der Nuß/Überwurfmutter mit der alten Artikelnr. P6002.5 angegeben. Daher geben wir hier die Dichtungen für die alte Ausführung der Nuß an. Diese alte Ausführung der Nuß/Überwurfmutter (mit Nut/Fräsung unten, innen in der Überwurfmutter) ist nicht mehr als Ersatzteil erhältlich und wird durch Artikelnummer RO100225-00 (bestellbar als PT.P6005.5) ersetzt.
Darin sind andere Dichtungen verbaut, sodass die Dichtungen (Position 24) aus der alten Überwurfmutter nicht mehr kompatibel sind.
- Für die Abdichtung oben in der Nuß kann dann, wie aufgeführt, die Teflondichtung mit Artikelnr. DM100061-00 (bestellbar als PT.P6015) verwendet werden
-
Für die Abdichtung unten in der Nuß wird jedoch der Teflonring mit Artikelnr. RO100226-00 (bestellbar als PT.P6005.6) benötigt
Ersatzteile für die Dampflanze und für Heißwasser-Rohre für Profitec und ECM Manufacture Espressomaschinen Bestellen Sie die passenden Ersatzteile für den Dampf- oder Heißwasserbezug für ECM Manufacture und Profitec Espressomaschinen mit Dreh- oder Kippventilen
