ECM Mechanika Slim: Kesseleinheit

ECM Mechanika SLIM Kesseleinheit

Bildquelle: ECM Manufacture GmbH

Zweikreismodell Slim - so finden Sie die richtigen Ersatzteile für Heizung und Kessel bei der ECM Mechanika Slim

Letzte Aktualisierung: 04/2023

Explosionszeichnungen und Ersatzteile für die Kesseleinheit der Zweikreismodelle SLIM am Beispiel der ECM Mechanika Slim:

Die ECM Mechanika Slim ist ein kompaktes Zweikreislauf-Modell mit senkrecht stehendem Kessel für die Dampferzeugung und Kaffeezubereitung. Dadurch werden die Abmessungen der ECM Mechanika bei der SLIM-Ausführung besonders kompakt.Perfekt für die kleine Küchenzeile. Durch die kompaktere und senkrechte Kesselanordnung unterscheidet sich die ECM Mechanika Slim in einigen Gehäuseteile und Bauteilen von anderen ECM Manufacture Zweikreis-Espressomaschinenmodellen.
Auch unterscheiden sich die Baureihen 5 und 6 der ECM Mechanika Slim im Aufbau der Kesseleinheit, v.a. im oberen Teil des Kessels.

Explosionszeichnungen der ECM Mechanika Slim mit Zweikreis-System:

Bauteilgruppe:
Verbaut im serienmäßigen Lieferumfang der ECM Manufacture Espressomaschinen:
  • ECM Mechanika Slim Baureihe 5+6 und Heritage Line (Drehventil, Vibrationspumpe, E61 Brühgruppe, Zweikreissystem, schmales Gehäuse=Slim)

Hinweis zu einzelnen Bauteilen:

Hinweis zur Fehlersuche:

Ersatzteile für die obere Kessel-Einheit bei der ECM Mechanika Slim 5

Bitte beachten Sie, dass sich die Baureihe 6 der ECM Mechanika SLIM im oberen Kesselteil von der hier abgebildeten Explosionszeichnung der ECM Mechanika Slim 5 unterscheidet. Für die obere Kesseleinheit der ECM Mechanika Slim 6 finden Sie die passende Explosionszeichnung hier: Obere Kesseleinheit ECM Mechanika Slim 6

ECM Mechanika Slim oberer Kessel

Bildquelle: ECM Manufacture GmbH

Pos.

ECM Artnr.

Artikelbezeichnung

 1

Pressostat 0,5bar-1,5bar

 2

P9403
Rohr Pressostat

 3

L-Verbindungsstück 1/4" M 1/4" M
(ersetzt Artnr. C229900525)

 4

Rohr Dampfentnahme

 5

Kapillarrohr Kessel

 6

Kesseldruckmanometer

 7

Sicherheitsthermostat 145°C

 8

P7049 und
P7080

Kesselisolierung und
Kessel

 9

L-Verbindungsstück 1/4" M 1/4" M
(ersetzt Artnr. C229900525)

10

Kapillarrohr Kessel

11

Antivakuumventil 1/4" M

12

C199900214
Füllstandsonde

13

Nippel 1/4"-1/4" MM

14

Sicherheitsventil 3/8" M 2bar

15

L-Verbindungsstück 1/4" M 1/4" M
(ersetzt Artnr. C229900525)

16

Nippel 1/8" M - 1/8" M

Ersatzteile für die obere Kessel-Einheit bei der ECM Mechanika Slim 6

Bitte beachten Sie, dass die Baureihe 5 der ECM Mechanika SLIM im oberen Kesselteil von der hier abgebildeten Explosionszeichnung unterscheidet. Für die obere Kesseleinheit der ECM Mechanika Slim 5 finden Sie die passende Explosionszeichnung hier: Obere Kesseleinheit ECM Mechanika Slim 5

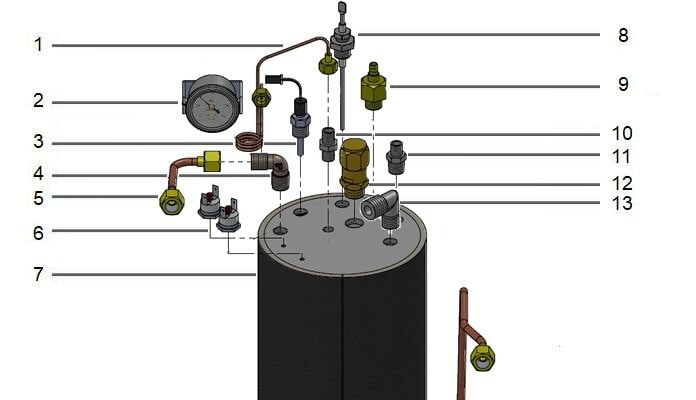

ECM Mechanika Slim 6 oberer Kessel

Bildquelle: ECM Manufacture GmbH

Pos.

ECM Artnr.

Artikelbezeichnung

 1

Kapillarrohr Kesseldruckmanometer

2

Kesseldruckmanometer

 3

Temperatursensor G1/4"

4

L-Verbindungsstück 1/4" M 1/4" M
(ersetzt Artnr. C229900525)

5

Rohr Dampfentnahme

 6

Sicherheitsthermostat 145°C

 7

P7049 und
P7080

Kesselisolierung und
Kessel

 8

P6310
Füllstandskontrollsonde 97 mm

 9

Antivakuumventil 1/4" M mit Ablauf

10

Nippel G1/8" M - G1/8" M

11

Nippel G1/4"M - G1/8"M

12

Sicherheitsventil G 3/8" M 2bar

13

P1931
L-Verbindungsstück G3/8"M R1/4"M

Ersatzteile für die untere Kessel-Einheit / Heizung bei der ECM Mechanika Slim 5 + 6

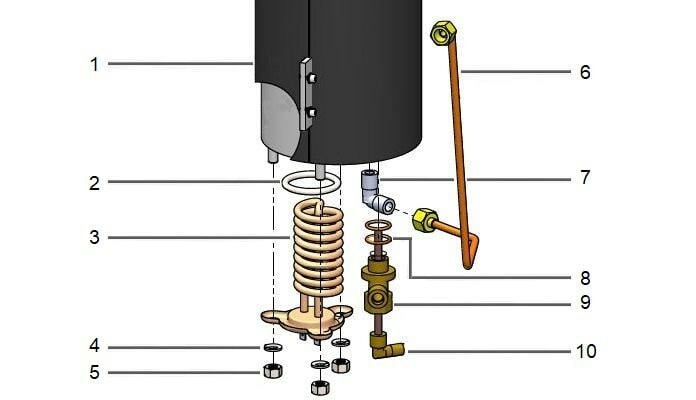

ECM Mechanika Slim unterer Kessel und Heizung

Bildquelle: ECM Manufacture GmbH

Pos.

ECM Artnr.

Artikelbezeichnung

 1

P7049 und
P7080

Kesselisolierung und
Kessel

 2

Dichtung Heizung Kessel

 3

Heizung 230V 1400W

 4

P2011

Federring M8

bei der SLIM 6 ausserdem P9033 Scheibe Teflon 7,8 x 15,8 x 4 mm

 5

Sechskantmutter M8 Messing

 6

P9402

Rohr Heißwasserentnahme

 7

L-Verbindungsstück 1/4" M 1/4" M
(ersetzt Artnr. C229900525)

 8

Kupferdichtung 3/8"

 9

Verbindungsstück Injektionsrohr

10

Injektionsrohr
Anschluss an das Alimentationsrohr mit ECM Artnr. P9400
